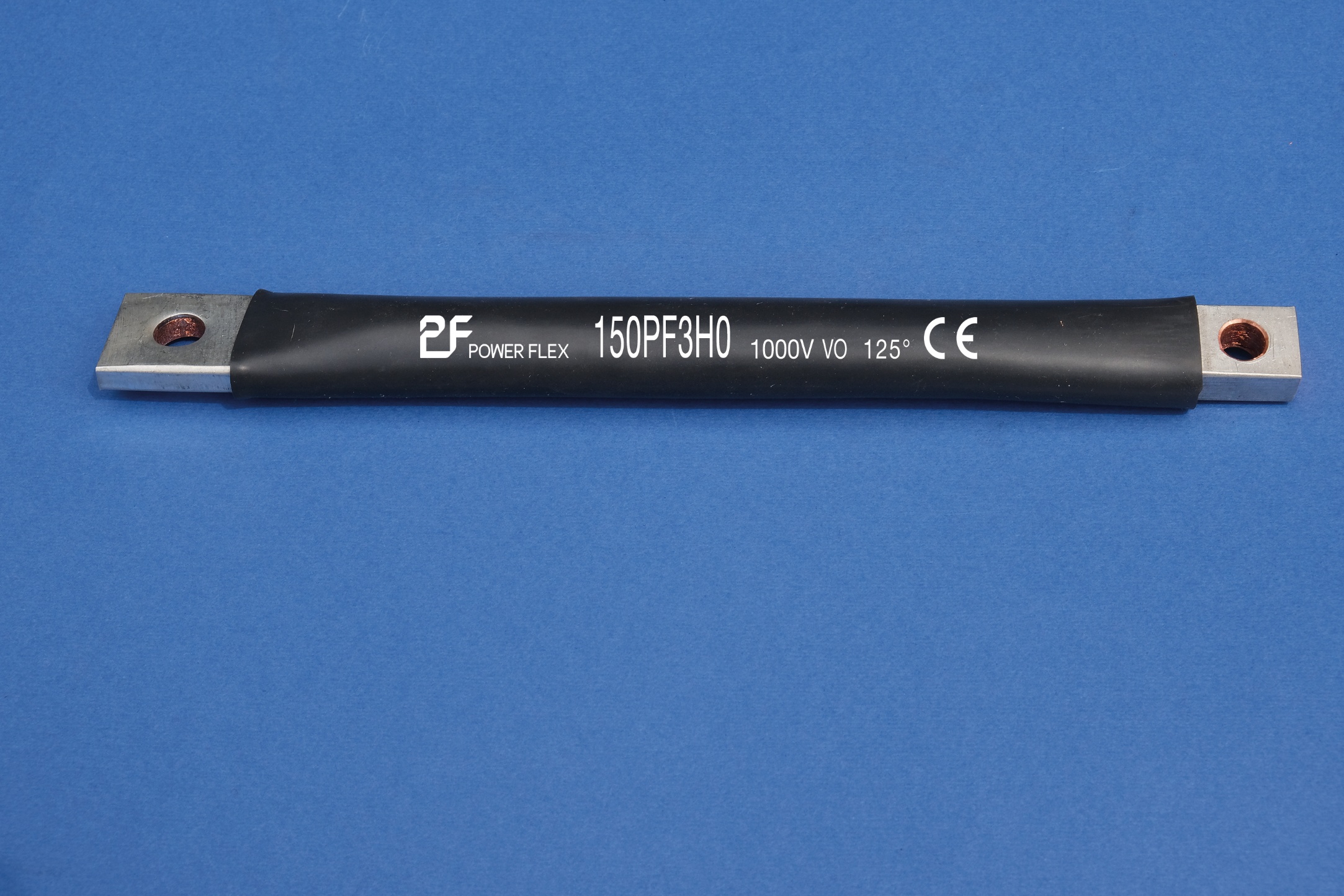

Serie PF3H0 - PF4H0

Connessioni flessibili in corda tonda di rame. Filo elementare Cu-ETP UNI EN 1977-2013 Ø 0,20 mm. Su richiesta Ø 0,10 - 0,15 - 0,25 mm. Terminali in tubo Cu-DHP UNI EN 12449 stagnato. Su richiesta terminali argentati, nichelati, rossi. Dati tecnici e caratteristiche del prodotto Cu: Cu secondo VDE 0295 e IEC 60228 - UL1581 Colore: Nero, RAL 9005

Temperatura di esercizio: -40°C +125°C Tensione di Esercizio: 1000Vca - 1500Vdc Tensione di prova: 4000V Resistenza Isolamento: A 20°C > 1GΩ Km Resistenza Conduttore: Max a 20°C in accordo con IEC 60228 e VDE 0812 Resistenza all'olio: VDE 0473-811-404, UL 1581, IEC 60811-404 Resistenza alla fiamma: IEC 60332-1-2, UL 1581 VW-1 Norma di riferimento: UL 1581 - UL 758 Senza Alogeni: IEC 60754-1 Spessore medio: 1,90mm Rigidità Dielettrica: 20Kv/mm Autoestinguente: UL94 V0

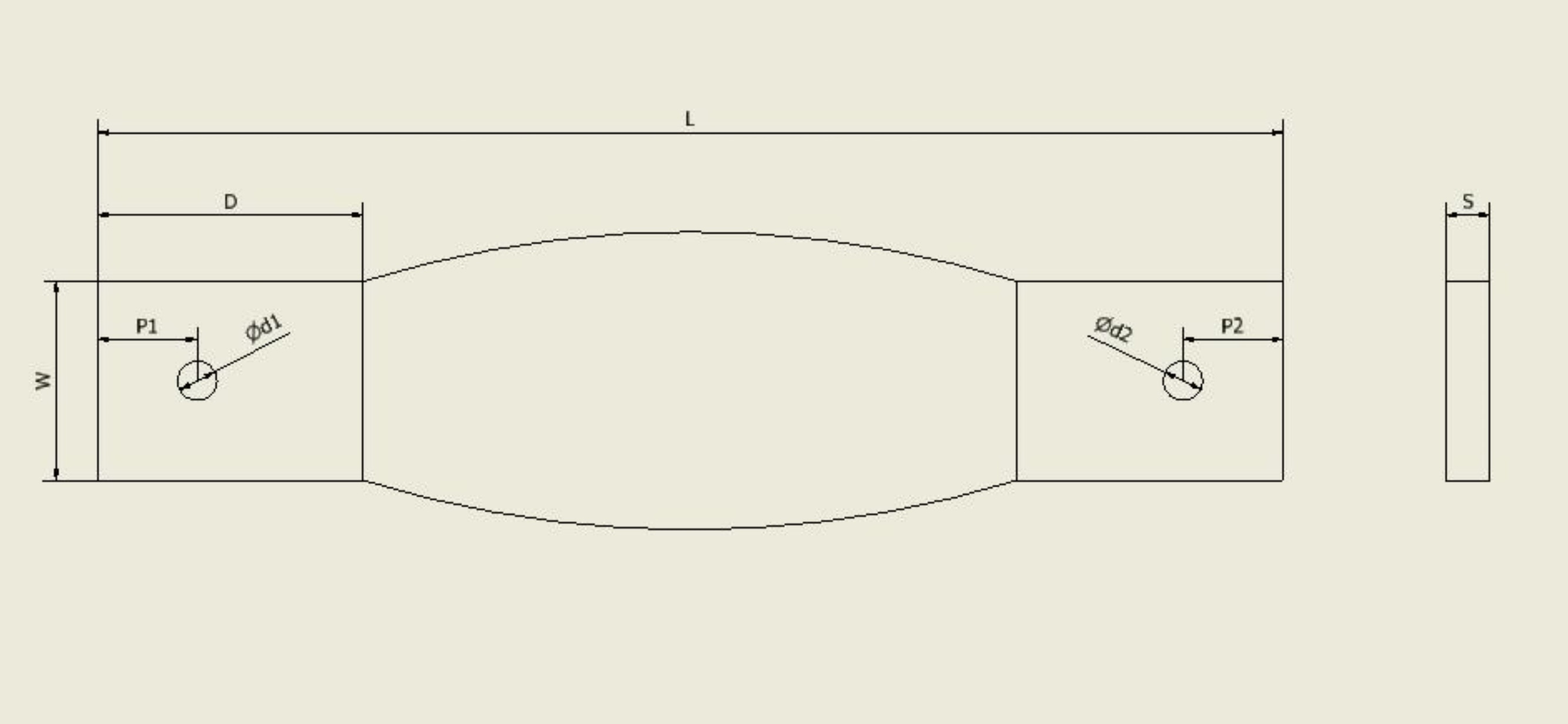

PF3H0 Rame Rosso	PF4H0 Rame Stagnato	Sezione mm²	W (mm)	D (mm)	S (mm)	L (mm)	P1 (mm)	P2 (mm)	Ø d1 (mm)	Ø d2 (mm)	Ampere (A) ΔT45°C
PF3H0 25-200	PF4H0 25-200	25	15	18	4.3	200	8	8	6.5	6.5	125
PF3H0 25-250	PF4H0 25-250	25	15	18	4.3	250	8	8	6.5	6.5	125
PF3H0 25-300	PF4H0 25-300	25	15	18	4.3	300	8	8	6.5	6.5	125
PF3H0 25-350	PF4H0 25-350	25	15	18	4.3	350	8	8	6.5	6.5	125
PF3H0 25-400	PF4H0 25-400	25	15	18	4.3	400	8	8	6.5	6.5	125
PF3H0 25-450	PF4H0 25-450	25	15	18	4.3	450	8	8	6.5	6.5	125
PF3H0 25-500	PF4H0 25-500	25	15	18	4.3	500	8	8	6.5	6.5	125
PF3H0 25-550	PF4H0 25-550	25	15	18	4.3	550	8	8	6.5	6.5	125
PF3H0 25-600	PF4H0 25-600	25	15	18	4.3	600	8	8	6.5	6.5	125
PF3H0 25-650	PF4H0 25-650	25	15	18	4.3	650	8	8	6.5	6.5	125
PF3H0 25-700	PF4H0 25-700	25	15	18	4.3	700	8	8	6.5	6.5	125
PF3H0 25-750	PF4H0 25-750	25	15	18	4.3	750	8	8	6.5	6.5	125
PF3H0 25-800	PF4H0 25-800	25	15	18	4.3	800	8	8	6.5	6.5	125
PF3H0 25-850	PF4H0 25-850	25	15	18	4.3	850	8	8	6.5	6.5	125
PF3H0 25-900	PF4H0 25-900	25	15	18	4.3	900	8	8	6.5	6.5	125
PF3H0 25-950	PF4H0 25-950	25	15	18	4.3	950	8	8	6.5	6.5	125
PF3H0 25-1000	PF4H0 25-1000	25	15	18	4.3	1000	8	8	6.5	6.5	125
PF3H0 35-200	PF4H0 35-200	35	20	23	4.3	200	10	10	8.5	8.5	160
PF3H0 35-250	PF4H0 35-250	35	20	23	4.3	250	10	10	8.5	8.5	160
PF3H0 35-300	PF4H0 35-300	35	20	23	4.3	300	10	10	8.5	8.5	160
PF3H0 35-350	PF4H0 35-350	35	20	23	4.3	350	10	10	8.5	8.5	160
PF3H0 35-400	PF4H0 35-400	35	20	23	4.3	400	10	10	8.5	8.5	160
PF3H0 35-450	PF4H0 35-450	35	20	23	4.3	450	10	10	8.5	8.5	160
PF3H0 35-500	PF4H0 35-500	35	20	23	4.3	500	10	10	8.5	8.5	160
PF3H0 35-550	PF4H0 35-550	35	20	23	4.3	550	10	10	8.5	8.5	160
PF3H0 35-600	PF4H0 35-600	35	20	23	4.3	600	10	10	8.5	8.5	160
PF3H0 35-650	PF4H0 35-650	35	20	23	4.3	650	10	10	8.5	8.5	160
PF3H0 35-700	PF4H0 35-700	35	20	23	4.3	700	10	10	8.5	8.5	160
PF3H0 35-750	PF4H0 35-750	35	20	23	4.3	750	10	10	8.5	8.5	160
PF3H0 35-800	PF4H0 35-800	35	20	23	4.3	800	10	10	8.5	8.5	160
PF3H0 35-850	PF4H0 35-850	35	20	23	4.3	850	10	10	8.5	8.5	160
PF3H0 35-900	PF4H0 35-900	35	20	23	4.3	900	10	10	8.5	8.5	160
PF3H0 35-950	PF4H0 35-950	35	20	23	4.3	950	10	10	8.5	8.5	160
PF3H0 35-1000	PF4H0 35-1000	35	20	23	4.3	1000	10	10	8.5	8.5	160

PF3H0 Rame Rosso	PF4H0 Rame Stagnato	Sezione mm²	W (mm)	D (mm)	S (mm)	L (mm)	P1 (mm)	P2 (mm)	Ø d1 (mm)	Ø d2 (mm)	Ampere (A) ΔT45°C
PF3H0 50-200	PF4H0 50-200	50	20	23	5.3	200	10	10	8.5	8.5	200
PF3H0 50-250	PF4H0 50-250	50	20	23	5.3	250	10	10	8.5	8.5	200
PF3H0 50-300	PF4H0 50-300	50	20	23	5.3	300	10	10	8.5	8.5	200
PF3H0 50-350	PF4H0 50-350	50	20	23	5.3	350	10	10	8.5	8.5	200
PF3H0 50-400	PF4H0 50-400	50	20	23	5.3	400	10	10	8.5	8.5	200
PF3H0 50-450	PF4H0 50-450	50	20	23	5.3	450	10	10	8.5	8.5	200
PF3H0 50-500	PF4H0 50-500	50	20	23	5.3	500	10	10	8.5	8.5	200
PF3H0 50-550	PF4H0 50-550	50	20	23	5.3	550	10	10	8.5	8.5	200
PF3H0 50-600	PF4H0 50-600	50	20	23	5.3	600	10	10	8.5	8.5	200
PF3H0 50-650	PF4H0 50-650	50	20	23	5.3	650	10	10	8.5	8.5	200
PF3H0 50-700	PF4H0 50-700	50	20	23	5.3	700	10	10	8.5	8.5	200
PF3H0 50-750	PF4H0 50-750	50	20	23	5.3	750	10	10	8.5	8.5	200
PF3H0 50-800	PF4H0 50-800	50	20	23	5.3	800	10	10	8.5	8.5	200
PF3H0 50-850	PF4H0 50-850	50	20	23	5.3	850	10	10	8.5	8.5	200
PF3H0 50-900	PF4H0 50-900	50	20	23	5.3	900	10	10	8.5	8.5	200
PF3H0 50-950	PF4H0 50-950	50	20	23	5.3	950	10	10	8.5	8.5	200
PF3H0 50-1000	PF4H0 50-1000	50	20	23	5.3	1000	10	10	8.5	8.5	200
PF3H0 70-200	PF4H0 70-200	70	25	28	5.6	200	12	12	8.5	8.5	250
PF3H0 70-250	PF4H0 70-250	70	25	28	5.6	250	12	12	8.5	8.5	250
PF3H0 70-300	PF4H0 70-300	70	25	28	5.6	300	12	12	8.5	8.5	250
PF3H0 70-350	PF4H0 70-350	70	25	28	5.6	350	12	12	8.5	8.5	250
PF3H0 70-400	PF4H0 70-400	70	25	28	5.6	400	12	12	8.5	8.5	250
PF3H0 70-450	PF4H0 70-450	70	25	28	5.6	450	12	12	8.5	8.5	250
PF3H0 70-500	PF4H0 70-500	70	25	28	5.6	500	12	12	8.5	8.5	250
PF3H0 70-550	PF4H0 70-550	70	25	28	5.6	550	12	12	8.5	8.5	250
PF3H0 70-600	PF4H0 70-600	70	25	28	5.6	600	12	12	8.5	8.5	250
PF3H0 70-650	PF4H0 70-650	70	25	28	5.6	650	12	12	8.5	8.5	250
PF3H0 70-700	PF4H0 70-700	70	25	28	5.6	700	12	12	8.5	8.5	250
PF3H0 70-750	PF4H0 70-750	70	25	28	5.6	750	12	12	8.5	8.5	250
PF3H0 70-800	PF4H0 70-800	70	25	28	5.6	800	12	12	8.5	8.5	250
PF3H0 70-850	PF4H0 70-850	70	25	28	5.6	850	12	12	8.5	8.5	250
PF3H0 70-900	PF4H0 70-900	70	25	28	5.6	900	12	12	8.5	8.5	250
PF3H0 70-950	PF4H0 70-950	70	25	28	5.6	950	12	12	8.5	8.5	250
PF3H0 70-1000	PF4H0 70-1000	70	25	28	5.6	1000	12	12	8.5	8.5	250

PF3H0 Rame Rosso	PF4H0 Rame Stagnato	Sezione mm²	W (mm)	D (mm)	S (mm)	L (mm)	P1 (mm)	P2 (mm)	Ø d1 (mm)	Ø d2 (mm)	Ampere (A) ΔT45°C
PF3H0 100-200	PF4H0 100-200	100	25	28	7.2	200	12	12	10.5	10.5	300
PF3H0 100-250	PF4H0 100-250	100	25	28	7.2	250	12	12	10.5	10.5	300
PF3H0 100-300	PF4H0 100-300	100	25	28	7.2	300	12	12	10.5	10.5	300
PF3H0 100-350	PF4H0 100-350	100	25	28	7.2	350	12	12	10.5	10.5	300
PF3H0 100-400	PF4H0 100-400	100	25	28	7.2	400	12	12	10.5	10.5	300
PF3H0 100-450	PF4H0 100-450	100	25	28	7.2	450	12	12	10.5	10.5	300
PF3H0 100-500	PF4H0 100-500	100	25	28	7.2	500	12	12	10.5	10.5	300
PF3H0 100-550	PF4H0 100-550	100	25	28	7.2	550	12	12	10.5	10.5	300
PF3H0 100-600	PF4H0 100-600	100	25	28	7.2	600	12	12	10.5	10.5	300
PF3H0 100-650	PF4H0 100-650	100	25	28	7.2	650	12	12	10.5	10.5	300
PF3H0 100-700	PF4H0 100-700	100	25	28	7.2	700	12	12	10.5	10.5	300
PF3H0 100-750	PF4H0 100-750	100	25	28	7.2	750	12	12	10.5	10.5	300
PF3H0 100-800	PF4H0 100-800	100	25	28	7.2	800	12	12	10.5	10.5	300
PF3H0 100-850	PF4H0 100-850	100	25	28	7.2	850	12	12	10.5	10.5	300
PF3H0 100-900	PF4H0 100-900	100	25	28	7.2	900	12	12	10.5	10.5	300
PF3H0 100-950	PF4H0 100-950	100	25	28	7.2	950	12	12	10.5	10.5	300
PF3H0 100-1000	PF4H0 100-1000	100	25	28	7.2	1000	12	12	10.5	10.5	300
PF3H0 120-200	PF4H0 120-200	120	27	30	7.75	200	15	15	10.5	10.5	350
PF3H0 120-250	PF4H0 120-250	120	27	30	7.75	250	15	15	10.5	10.5	350
PF3H0 120-300	PF4H0 120-300	120	27	30	7.75	300	15	15	10.5	10.5	350
PF3H0 120-350	PF4H0 120-350	120	27	30	7.75	350	15	15	10.5	10.5	350
PF3H0 120-400	PF4H0 120-400	120	27	30	7.75	400	15	15	10.5	10.5	350
PF3H0 120-450	PF4H0 120-450	120	27	30	7.75	450	15	15	10.5	10.5	350
PF3H0 120-500	PF4H0 120-500	120	27	30	7.75	500	15	15	10.5	10.5	350
PF3H0 120-550	PF4H0 120-550	120	27	30	7.75	550	15	15	10.5	10.5	350
PF3H0 120-600	PF4H0 120-600	120	27	30	7.75	600	15	15	10.5	10.5	350
PF3H0 120-650	PF4H0 120-650	120	27	30	7.75	650	15	15	10.5	10.5	350
PF3H0 120-700	PF4H0 120-700	120	27	30	7.75	700	15	15	10.5	10.5	350
PF3H0 120-750	PF4H0 120-750	120	27	30	7.75	750	15	15	10.5	10.5	350
PF3H0 120-800	PF4H0 120-800	120	27	30	7.75	800	15	15	10.5	10.5	350
PF3H0 120-850	PF4H0 120-850	120	27	30	7.75	850	15	15	10.5	10.5	350
PF3H0 120-900	PF4H0 120-900	120	27	30	7.75	900	15	15	10.5	10.5	350
PF3H0 120-950	PF4H0 120-950	120	27	30	7.75	950	15	15	10.5	10.5	350
PF3H0 120-1000	PF4H0 120-1000	120	27	30	7.75	1000	15	15	10.5	10.5	350

PF3H0 Rame Rosso	PF4H0 Rame Stagnato	Sezione mm²	W (mm)	D (mm)	S (mm)	L (mm)	P1 (mm)	P2 (mm)	Ø d1 (mm)	Ø d2 (mm)	Ampere (A) ΔT45°C
PF3H0 150-200	PF4H0 150-200	150	30	33	8.5	200	15	15	10.5	10.5	400
PF3H0 150-250	PF4H0 150-250	150	30	33	8.5	250	15	15	10.5	10.5	400
PF3H0 150-300	PF4H0 150-300	150	30	33	8.5	300	15	15	10.5	10.5	400
PF3H0 150-350	PF4H0 150-350	150	30	33	8.5	350	15	15	10.5	10.5	400
PF3H0 150-400	PF4H0 150-400	150	30	33	8.5	400	15	15	10.5	10.5	400
PF3H0 150-450	PF4H0 150-450	150	30	33	8.5	450	15	15	10.5	10.5	400
PF3H0 150-500	PF4H0 150-500	150	30	33	8.5	500	15	15	10.5	10.5	400
PF3H0 150-550	PF4H0 150-550	150	30	33	8.5	550	15	15	10.5	10.5	400
PF3H0 150-600	PF4H0 150-600	150	30	33	8.5	600	15	15	10.5	10.5	400
PF3H0 150-650	PF4H0 150-650	150	30	33	8.5	650	15	15	10.5	10.5	400
PF3H0 150-700	PF4H0 150-700	150	30	33	8.5	700	15	15	10.5	10.5	400
PF3H0 150-750	PF4H0 150-750	150	30	33	8.5	750	15	15	10.5	10.5	400
PF3H0 150-800	PF4H0 150-800	150	30	33	8.5	800	15	15	10.5	10.5	400
PF3H0 150-850	PF4H0 150-850	150	30	33	8.5	850	15	15	10.5	10.5	400
PF3H0 150-900	PF4H0 150-900	150	30	33	8.5	900	15	15	10.5	10.5	400
PF3H0 150-950	PF4H0 150-950	150	30	33	8.5	950	15	15	10.5	10.5	400
PF3H0 150-1000	PF4H0 150-1000	150	30	33	8.5	1000	15	15	10.5	10.5	400
PF3H0 185-200	PF4H0 185-200	185	32	35	9.4	200	15	15	10.5	12.5	450
PF3H0 185-250	PF4H0 185-250	185	32	35	9.4	250	15	15	10.5	12.5	450
PF3H0 185-300	PF4H0 185-300	185	32	35	9.4	300	15	15	10.5	12.5	450
PF3H0 185-350	PF4H0 185-350	185	32	35	9.4	350	15	15	10.5	12.5	450
PF3H0 185-400	PF4H0 185-400	185	32	35	9.4	400	15	15	10.5	12.5	450
PF3H0 185-450	PF4H0 185-450	185	32	35	9.4	450	15	15	10.5	12.5	450
PF3H0 185-500	PF4H0 185-500	185	32	35	9.4	500	15	15	10.5	12.5	450
PF3H0 185-550	PF4H0 185-550	185	32	35	9.4	550	15	15	10.5	12.5	450
PF3H0 185-600	PF4H0 185-600	185	32	35	9.4	600	15	15	10.5	12.5	450
PF3H0 185-650	PF4H0 185-650	185	32	35	9.4	650	15	15	10.5	12.5	450
PF3H0 185-700	PF4H0 185-700	185	32	35	9.4	700	15	15	10.5	12.5	450
PF3H0 185-750	PF4H0 185-750	185	32	35	9.4	750	15	15	10.5	12.5	450
PF3H0 185-800	PF4H0 185-800	185	32	35	9.4	800	15	15	10.5	12.5	450
PF3H0 185-850	PF4H0 185-850	185	32	35	9.4	850	15	15	10.5	12.5	450
PF3H0 185-900	PF4H0 185-900	185	32	35	9.4	900	15	15	10.5	12.5	450
PF3H0 185-950	PF4H0 185-950	185	32	35	9.4	950	15	15	10.5	12.5	450
PF3H0 185-1000	PF4H0 185-1000	185	32	35	9.4	1000	15	15	10.5	12.5	450

PF3H0 Rame Rosso	PF4H0 Rame Stagnato	Sezione mm²	W (mm)	D (mm)	S (mm)	L (mm)	P1 (mm)	P2 (mm)	Ø d1 (mm)	Ø d2 (mm)	Ampere (A) ΔT45°C
PF3H0 200-200	PF4H0 200-200	200	32	35	10	200	15	15	10.5	12.5	500
PF3H0 200-250	PF4H0 200-250	200	32	35	10	250	15	15	10.5	12.5	500
PF3H0 200-300	PF4H0 200-300	200	32	35	10	300	15	15	10.5	12.5	500
PF3H0 200-350	PF4H0 200-350	200	32	35	10	350	15	15	10.5	12.5	500
PF3H0 200-400	PF4H0 200-400	200	32	35	10	400	15	15	10.5	12.5	500
PF3H0 200-450	PF4H0 200-450	200	32	35	10	450	15	15	10.5	12.5	500
PF3H0 200-500	PF4H0 200-500	200	32	35	10	500	15	15	10.5	12.5	500
PF3H0 200-550	PF4H0 200-550	200	32	35	10	550	15	15	10.5	12.5	500
PF3H0 200-600	PF4H0 200-600	200	32	35	10	600	15	15	10.5	12.5	500
PF3H0 200-650	PF4H0 200-650	200	32	35	10	650	15	15	10.5	12.5	500
PF3H0 200-700	PF4H0 200-700	200	32	35	10	700	15	15	10.5	12.5	500
PF3H0 200-750	PF4H0 200-750	200	32	35	10	750	15	15	10.5	12.5	500
PF3H0 200-800	PF4H0 200-800	200	32	35	10	800	15	15	10.5	12.5	500
PF3H0 200-850	PF4H0 200-850	200	32	35	10	850	15	15	10.5	12.5	500
PF3H0 200-900	PF4H0 200-900	200	32	35	10	900	15	15	10.5	12.5	500
PF3H0 200-950	PF4H0 200-950	200	32	35	10	950	15	15	10.5	12.5	500
PF3H0 200-1000	PF4H0 200-1000	200	32	35	10	1000	15	15	10.5	12.5	500
PF3H0 240-200	PF4H0 240-200	240	32	35	11.6	200	15	15	10.5	12.5	630
PF3H0 240-250	PF4H0 240-250	240	32	35	11.6	250	15	15	10.5	12.5	630
PF3H0 240-300	PF4H0 240-300	240	32	35	11.6	300	15	15	10.5	12.5	630
PF3H0 240-350	PF4H0 240-350	240	32	35	11.6	350	15	15	10.5	12.5	630
PF3H0 240-400	PF4H0 240-400	240	32	35	11.6	400	15	15	10.5	12.5	630
PF3H0 240-450	PF4H0 240-450	240	32	35	11.6	450	15	15	10.5	12.5	630
PF3H0 240-500	PF4H0 240-500	240	32	35	11.6	500	15	15	10.5	12.5	630
PF3H0 240-550	PF4H0 240-550	240	32	35	11.6	550	15	15	10.5	12.5	630
PF3H0 240-600	PF4H0 240-600	240	32	35	11.6	600	15	15	10.5	12.5	630
PF3H0 240-650	PF4H0 240-650	240	32	35	11.6	650	15	15	10.5	12.5	630
PF3H0 240-700	PF4H0 240-700	240	32	35	11.6	700	15	15	10.5	12.5	630
PF3H0 240-750	PF4H0 240-750	240	32	35	11.6	750	15	15	10.5	12.5	630
PF3H0 240-800	PF4H0 240-800	240	32	35	11.6	800	15	15	10.5	12.5	630
PF3H0 240-850	PF4H0 240-850	240	32	35	11.6	850	15	15	10.5	12.5	630
PF3H0 240-900	PF4H0 240-900	240	32	35	11.6	900	15	15	10.5	12.5	630
PF3H0 240-950	PF4H0 240-950	240	32	35	11.6	950	15	15	10.5	12.5	630
PF3H0 240-1000	PF4H0 240-1000	240	32	35	11.6	1000	15	15	10.5	12.5	630

PF3H0 Rame Rosso	PF4H0 Rame Stagnato	Sezione mm²	W (mm)	D (mm)	S (mm)	L (mm)	P1 (mm)	P2 (mm)	Ø d1 (mm)	Ø d2 (mm)	Ampere (A) ΔT45°C
PF3H0 300-200	PF4H0 300-200	300	40	43	11.5	200	20	20	12.5	12.5	700
PF3H0 300-250	PF4H0 300-250	300	40	43	11.5	250	20	20	12.5	12.5	700
PF3H0 300-300	PF4H0 300-300	300	40	43	11.5	300	20	20	12.5	12.5	700
PF3H0 300-350	PF4H0 300-350	300	40	43	11.5	350	20	20	12.5	12.5	700
PF3H0 300-400	PF4H0 300-400	300	40	43	11.5	400	20	20	12.5	12.5	700
PF3H0 300-450	PF4H0 300-450	300	40	43	11.5	450	20	20	12.5	12.5	700
PF3H0 300-500	PF4H0 300-500	300	40	43	11.5	500	20	20	12.5	12.5	700
PF3H0 300-550	PF4H0 300-550	300	40	43	11.5	550	20	20	12.5	12.5	700
PF3H0 300-600	PF4H0 300-600	300	40	43	11.5	600	20	20	12.5	12.5	700
PF3H0 300-650	PF4H0 300-650	300	40	43	11.5	650	20	20	12.5	12.5	700
PF3H0 300-700	PF4H0 300-700	300	40	43	11.5	700	20	20	12.5	12.5	700
PF3H0 300-750	PF4H0 300-750	300	40	43	11.5	750	20	20	12.5	12.5	700
PF3H0 300-800	PF4H0 300-800	300	40	43	11.5	800	20	20	12.5	12.5	700
PF3H0 300-850	PF4H0 300-850	300	40	43	11.5	850	20	20	12.5	12.5	700
PF3H0 300-900	PF4H0 300-900	300	40	43	11.5	900	20	20	12.5	12.5	700
PF3H0 300-950	PF4H0 300-950	300	40	43	11.5	950	20	20	12.5	12.5	700
PF3H0 300-1000	PF4H0 300-1000	300	40	43	11.5	1000	20	20	12.5	12.5	700

Lunghezze , larghezze e forature diverse da catalogo allestibili su richiesta .

Le intesità di corrente riportate nelle tabelle sono indicative , in quanto dipendono delle condizioni di installazione e di esercizio . In nessun caso la responsabilità è imputabile al costruttore .

Serie PF3H0 - PF4H0

Caricamento in corso...
