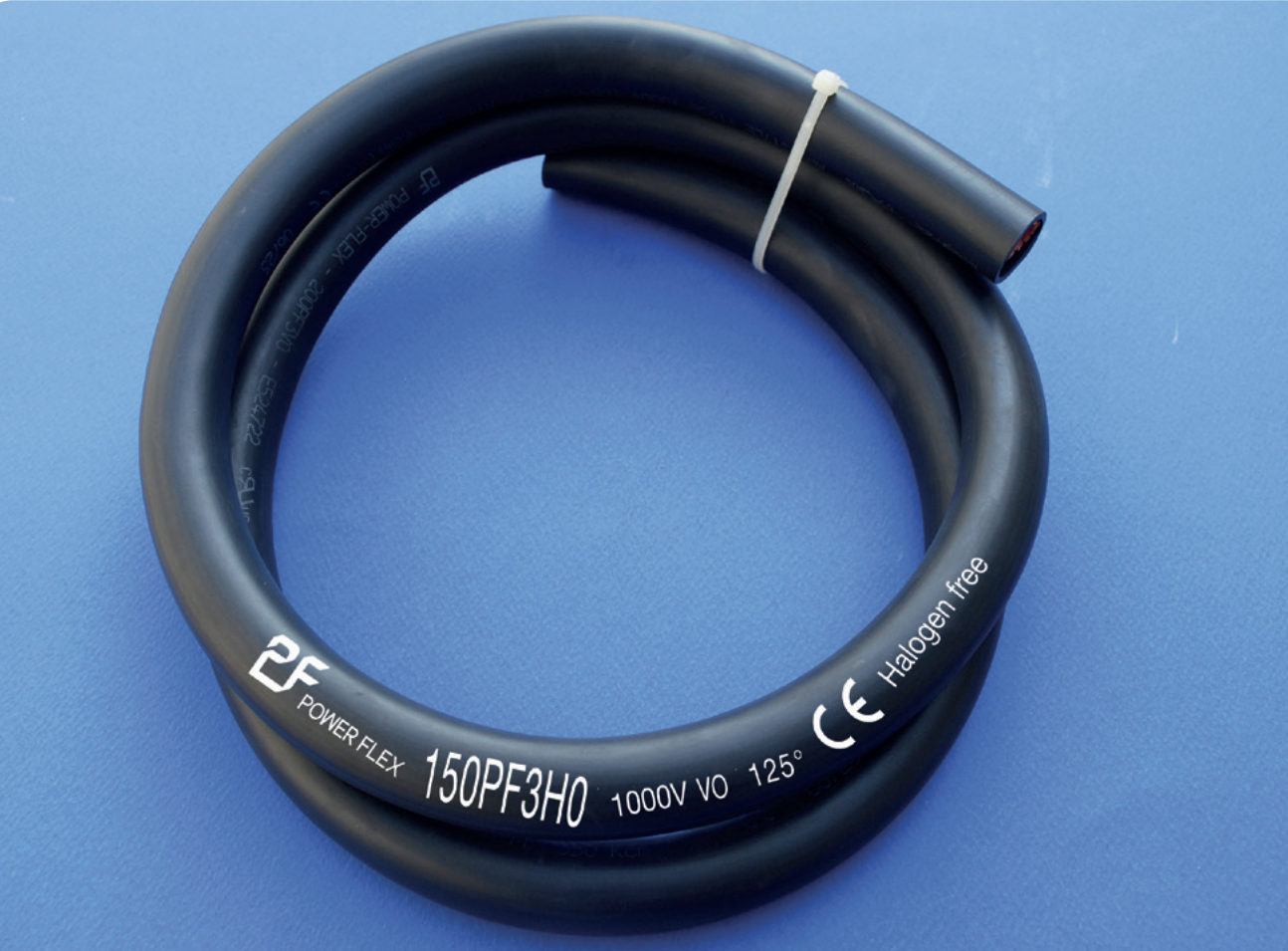

Serie PF3H0 R - PF4H0 R
Senza Alogeni Corde tonde a mt. in rame rosso e stagnato. Filo elementare Cu-ETP UNI EN 1977-2013 Ø 0,20 mm. Su richiesta Ø 0,05 - 0,07 - 0,10 - 0,15 - 0,25 mm. Dati tecnici e caratteristiche del prodotto Cu: Cu secondo VDE 0295 e IEC 60228 - UL1581 Colore: Nero, RAL 9005 Temperatura di esercizio: -40°C +125°C Tensione di Esercizio: 1000Vca - 1500Vdc Tensione di prova: 4000V Resistenza Isolamento: A 20°C > 1GΩ Km Resistenza Conduttore: Max a 20°C in accordo con IEC 60228 e VDE 0812 Resistenza all'olio: VDE 0473-811-404, UL 1581, IEC 60811-404 Resistenza alla fiamma: IEC 60332-1-2, UL 1581 VW-1 Norma di riferimento: UL 1581 - UL 758 Senza Alogeni: IEC 60754-1 Spessore medio: 1,90mm Rigidità Dielettrica: 20Kv/mm Autoestinguente: UL94 V0
| Rame Rosso PF3H0 R | Rame Stagnato PF4H0 R | Sezione mm² | Diametro Ømm |
|---|---|---|---|
| PF3H0 R 25 | PF4H0 R 25 | 25 | 7.3 |
| PF3H0 R 35 | PF4H0 R 35 | 35 | 8.3 |
| PF3H0 R 50 | PF4H0 R 50 | 50 | 10 |
| PF3H0 R 70 | PF4H0 R 70 | 70 | 11.7 |
| PF3H0 R 120 | PF4H0 R 120 | 120 | 14.5 |
| PF3H0 R 150 | PF4H0 R 150 | 150 | 15.5 |
| PF3H0 R 200 | PF4H0 R 200 | 200 | 19 |
| PF3H0 R 240 | PF4H0 R 240 | 240 | 20 |
| PF3H0 R 300 | PF4H0 R 300 | 300 | 22.7 |
