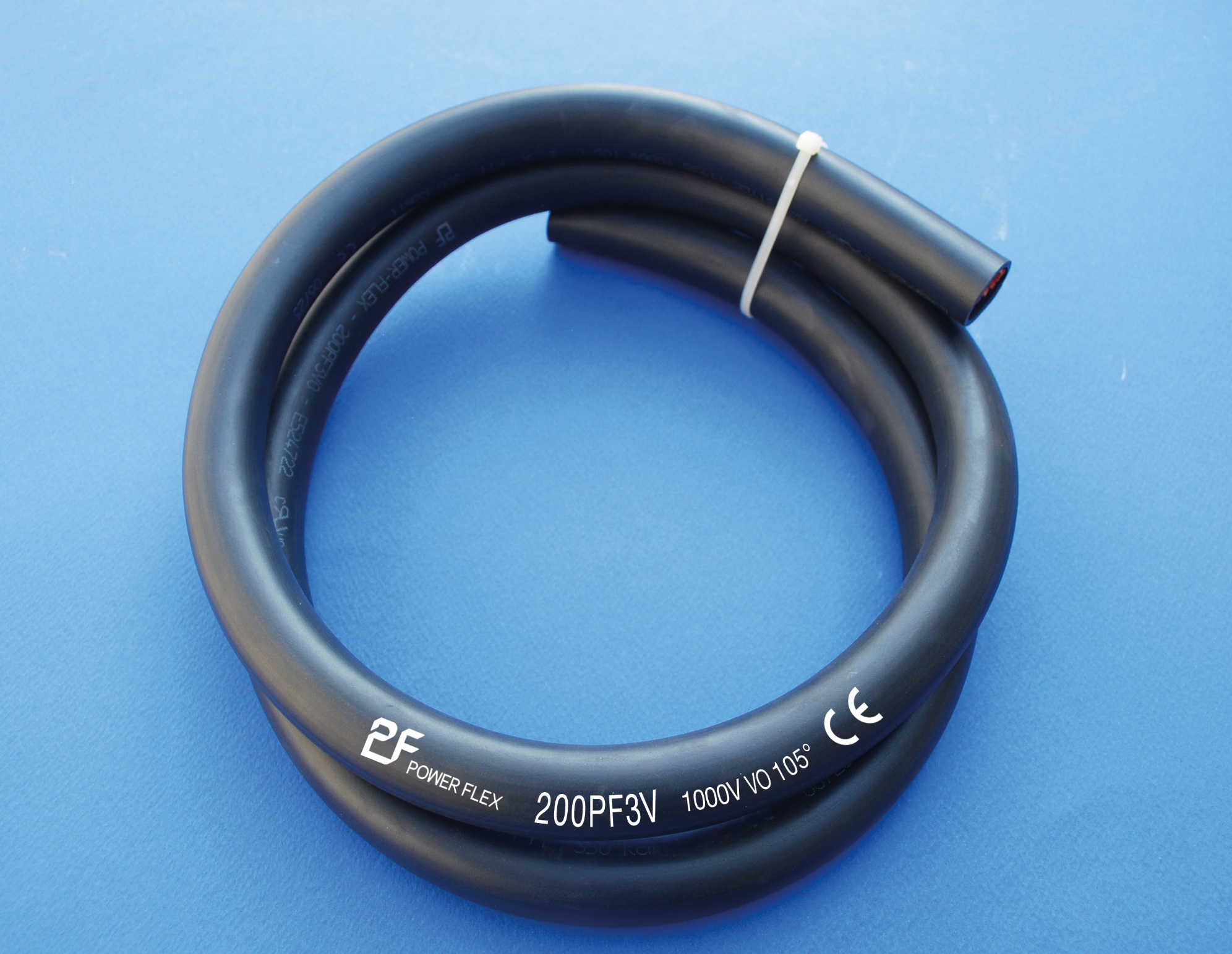

Serie PF3V0 R - PF4V0 R
Corde tonde a mt. in rame rosso e stagnato.
Filo elementare Cu-ETP UNI EN 1977-2013 Ø 0,20 mm. Su richiesta Ø 0,05 - 0,07 - 0,10 - 0,15 - 0,25 mm. Dati tecnici e caratteristiche del prodotto Cu: Cu secondo VDE 0295 e IEC 60228 cl. 6 - UL1581 Isolamento: Compound in PVC estruso 105°C 1000V Colore: Nero, RAL 9005 File UL/CSA conduttore: E524722 c Uus Temperatura di esercizio: -40°C +105°C Tensione di Esercizio: 1000Vca - 1500Vdc Tensione di prova: 4000V Resist. Isolamento: A 20°C > 200 MΩ Km Resist. Conduttore: Max a 20°C in accordo con IEC 60228 e VDE 0812 Resist. Olio: VDE 0473-811-404, UL 1581, IEC 60811-404 Resist. Alla fiamma: IEC 60332-1-2, UL 1581 VW-1, CSA FT1 Norma di riferimento: UL 1581 - UL 758 - CSA 22.2 Densità: 1.42 g/cm³ ISO 1183 Spessore medio: 1,90mm Carico di rottura: 11.32 N/mm² Allungamento alla rottura: 280% Rigidità Dielettrica: 20Kv/mm Autoestinguente: UL94 V0
| Rame Rosso PF3V0 R | Rame Stagnato PF4V0 R | Sezione mm² | Diametro Ømm |
|---|---|---|---|
| PF3V0 R 25 | PF4V0 R 25 | 25 | 7.3 |
| PF3V0 R 35 | PF4V0 R 35 | 35 | 8.3 |
| PF3V0 R 50 | PF4V0 R 50 | 50 | 10 |
| PF3V0 R 70 | PF4V0 R 70 | 70 | 11.7 |
| PF3V0 R 120 | PF4V0 R 120 | 120 | 14.5 |
| PF3V0 R 150 | PF4V0 R 150 | 150 | 15.5 |
| PF3V0 R 200 | PF4V0 R 200 | 200 | 19 |
| PF3V0 R 240 | PF4V0 R 240 | 240 | 20 |
| PF3V0 R 300 | PF4V0 R 300 | 300 | 22.7 |
