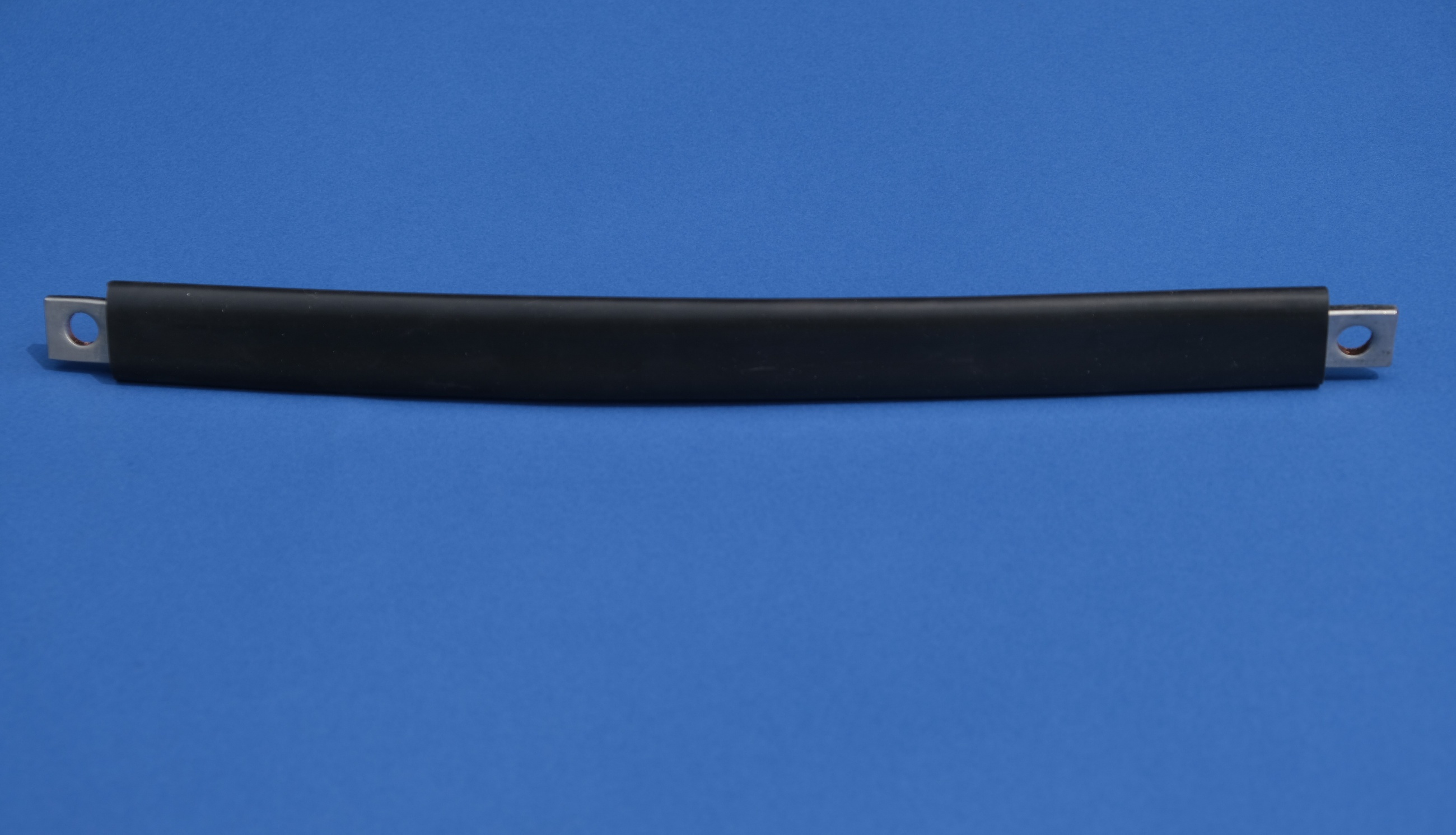

Connessioni flessibili in treccia piatta di rame rosso e stagnato.
Filo elementare Cu-ETP UNI EN 1977-2013 Ø 0,20 mm. Su richiesta Ø 0,10 - 0,15 - 0,25 mm.
Terminali in tubo Cu-DHP UNI EN 12449 stagnato. Su richiesta terminali argentati, nichelati, rossi.
Dati tecnici e caratteristiche del prodotto
Isolamento Siliconico VIS UL94 V1
Densità: 1.31 gr/c³ ISO 48-4
Carico di rottura: 7,5 Mpa-N/mm² ISO 37 - 2
Allungamento alla rottura: 300% UL224 table 26 ISO 37-2
Resistenza alla rottura: 3,45 N/mm² UL224 table 26
Allungamento alla trazione: 147,12% UL224 table 26
Lacerazione: 18 N/mm ISO 34-1 C
Temperatura minima di esercizio: -50°C
Colore: Nero, RAL 9005
Autoestinguente: UL 94 V1
Rigidità Dielettrica: 20KV/mm
Tensione di Esercizio: 1000V
Prova Spark: 15000 Kv UL 758 PAR 48.1.1
Res. Isolamento a 15°C: 70G0hm*m UL 2556 TAB.6.4.4.1.1
| VIS V1 Rame Rosso | VIST V1 Rame Stagnato | Sezione mm² | W (mm) | D (mm) | S (mm) | L (mm) | P1 (mm) | P2 (mm) | Ø d1 (mm) | Ø d2 (mm) | Ampere (A) ΔT45°C |
|---|
| VIS V1 25-200 | VIST V1 25-200 | 25 | 20 | 20 | 3.7 | 200 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-250 | VIST V1 25-250 | 25 | 20 | 20 | 3.7 | 250 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-300 | VIST V1 25-300 | 25 | 20 | 20 | 3.7 | 300 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-350 | VIST V1 25-350 | 25 | 20 | 20 | 3.7 | 350 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-400 | VIST V1 25-400 | 25 | 20 | 20 | 3.7 | 400 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-450 | VIST V1 25-450 | 25 | 20 | 20 | 3.7 | 450 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-500 | VIST V1 25-500 | 25 | 20 | 20 | 3.7 | 500 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-550 | VIST V1 25-550 | 25 | 20 | 20 | 3.7 | 550 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-600 | VIST V1 25-600 | 25 | 20 | 20 | 3.7 | 600 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-650 | VIST V1 25-650 | 25 | 20 | 20 | 3.7 | 650 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-700 | VIST V1 25-700 | 25 | 20 | 20 | 3.7 | 700 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-750 | VIST V1 25-750 | 25 | 20 | 20 | 3.7 | 750 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-800 | VIST V1 25-800 | 25 | 20 | 20 | 3.7 | 800 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-850 | VIST V1 25-850 | 25 | 20 | 20 | 3.7 | 850 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-900 | VIST V1 25-900 | 25 | 20 | 20 | 3.7 | 900 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-950 | VIST V1 25-950 | 25 | 20 | 20 | 3.7 | 950 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 25-1000 | VIST V1 25-1000 | 25 | 20 | 20 | 3.7 | 1000 | 9 | 9 | 8.5 | 10.5 | 160 |
| VIS V1 35-200 | VIST V1 35-200 | 35 | 20 | 20 | 4.35 | 200 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-250 | VIST V1 35-250 | 35 | 20 | 20 | 4.35 | 250 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-300 | VIST V1 35-300 | 35 | 20 | 20 | 4.35 | 300 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-350 | VIST V1 35-350 | 35 | 20 | 20 | 4.35 | 350 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-400 | VIST V1 35-400 | 35 | 20 | 20 | 4.35 | 400 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-450 | VIST V1 35-450 | 35 | 20 | 20 | 4.35 | 450 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-500 | VIST V1 35-500 | 35 | 20 | 20 | 4.35 | 500 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-550 | VIST V1 35-550 | 35 | 20 | 20 | 4.35 | 550 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-600 | VIST V1 35-600 | 35 | 20 | 20 | 4.35 | 600 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-650 | VIST V1 35-650 | 35 | 20 | 20 | 4.35 | 650 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-700 | VIST V1 35-700 | 35 | 20 | 20 | 4.35 | 700 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-750 | VIST V1 35-750 | 35 | 20 | 20 | 4.35 | 750 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-800 | VIST V1 35-800 | 35 | 20 | 20 | 4.35 | 800 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-850 | VIST V1 35-850 | 35 | 20 | 20 | 4.35 | 850 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-900 | VIST V1 35-900 | 35 | 20 | 20 | 4.35 | 900 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-950 | VIST V1 35-950 | 35 | 20 | 20 | 4.35 | 950 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 35-1000 | VIST V1 35-1000 | 35 | 20 | 20 | 4.35 | 1000 | 9 | 9 | 8.5 | 10.5 | 200 |
| VIS V1 Rame Rosso | VIST V1 Rame Stagnato | Sezione mm² | W (mm) | D (mm) | S (mm) | L (mm) | P1 (mm) | P2 (mm) | Ø d1 (mm) | Ø d2 (mm) | Ampere (A) ΔT45°C |
|---|
| VIS V1 50-200 | VIST V1 50-200 | 50 | 20 | 20 | 5.35 | 200 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-250 | VIST V1 50-250 | 50 | 20 | 20 | 5.35 | 250 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-300 | VIST V1 50-300 | 50 | 20 | 20 | 5.35 | 300 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-350 | VIST V1 50-350 | 50 | 20 | 20 | 5.35 | 350 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-400 | VIST V1 50-400 | 50 | 20 | 20 | 5.35 | 400 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-450 | VIST V1 50-450 | 50 | 20 | 20 | 5.35 | 450 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-500 | VIST V1 50-500 | 50 | 20 | 20 | 5.35 | 500 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-550 | VIST V1 50-550 | 50 | 20 | 20 | 5.35 | 550 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-600 | VIST V1 50-600 | 50 | 20 | 20 | 5.35 | 600 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-650 | VIST V1 50-650 | 50 | 20 | 20 | 5.35 | 650 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-700 | VIST V1 50-700 | 50 | 20 | 20 | 5.35 | 700 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-750 | VIST V1 50-750 | 50 | 20 | 20 | 5.35 | 750 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-800 | VIST V1 50-800 | 50 | 20 | 20 | 5.35 | 800 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-850 | VIST V1 50-850 | 50 | 20 | 20 | 5.35 | 850 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-900 | VIST V1 50-900 | 50 | 20 | 20 | 5.35 | 900 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-950 | VIST V1 50-950 | 50 | 20 | 20 | 5.35 | 950 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 50-1000 | VIST V1 50-1000 | 50 | 20 | 20 | 5.35 | 1000 | 9 | 9 | 8.5 | 10.5 | 250 |
| VIS V1 75-200 | VIST V1 75-200 | 75 | 25 | 27 | 5.95 | 200 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-250 | VIST V1 75-250 | 75 | 25 | 27 | 5.95 | 250 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-300 | VIST V1 75-300 | 75 | 25 | 27 | 5.95 | 300 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-350 | VIST V1 75-350 | 75 | 25 | 27 | 5.95 | 350 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-400 | VIST V1 75-400 | 75 | 25 | 27 | 5.95 | 400 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-450 | VIST V1 75-450 | 75 | 25 | 27 | 5.95 | 450 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-500 | VIST V1 75-500 | 75 | 25 | 27 | 5.95 | 500 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-550 | VIST V1 75-550 | 75 | 25 | 27 | 5.95 | 550 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-600 | VIST V1 75-600 | 75 | 25 | 27 | 5.95 | 600 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-650 | VIST V1 75-650 | 75 | 25 | 27 | 5.95 | 650 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-700 | VIST V1 75-700 | 75 | 25 | 27 | 5.95 | 700 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-750 | VIST V1 75-750 | 75 | 25 | 27 | 5.95 | 750 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-800 | VIST V1 75-800 | 75 | 25 | 27 | 5.95 | 800 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-850 | VIST V1 75-850 | 75 | 25 | 27 | 5.95 | 850 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-900 | VIST V1 75-900 | 75 | 25 | 27 | 5.95 | 900 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-950 | VIST V1 75-950 | 75 | 25 | 27 | 5.95 | 950 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 75-1000 | VIST V1 75-1000 | 75 | 25 | 27 | 5.95 | 1000 | 10 | 12 | 8.5 | 10.5 | 280 |
| VIS V1 Rame Rosso | VIST V1 Rame Stagnato | Sezione mm² | W (mm) | D (mm) | S (mm) | L (mm) | P1 (mm) | P2 (mm) | Ø d1 (mm) | Ø d2 (mm) | Ampere (A) ΔT45°C |
|---|
| VIS V1 85-200 | VIST V1 85-200 | 85 | 25 | 27 | 6.45 | 200 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-250 | VIST V1 85-250 | 85 | 25 | 27 | 6.45 | 250 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-300 | VIST V1 85-300 | 85 | 25 | 27 | 6.45 | 300 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-350 | VIST V1 85-350 | 85 | 25 | 27 | 6.45 | 350 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-400 | VIST V1 85-400 | 85 | 25 | 27 | 6.45 | 400 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-450 | VIST V1 85-450 | 85 | 25 | 27 | 6.45 | 450 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-500 | VIST V1 85-500 | 85 | 25 | 27 | 6.45 | 500 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-550 | VIST V1 85-550 | 85 | 25 | 27 | 6.45 | 550 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-600 | VIST V1 85-600 | 85 | 25 | 27 | 6.45 | 600 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-650 | VIST V1 85-650 | 85 | 25 | 27 | 6.45 | 650 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-700 | VIST V1 85-700 | 85 | 25 | 27 | 6.45 | 700 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-750 | VIST V1 85-750 | 85 | 25 | 27 | 6.45 | 750 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-800 | VIST V1 85-800 | 85 | 25 | 27 | 6.45 | 800 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-850 | VIST V1 85-850 | 85 | 25 | 27 | 6.45 | 850 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-900 | VIST V1 85-900 | 85 | 25 | 27 | 6.45 | 900 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-950 | VIST V1 85-950 | 85 | 25 | 27 | 6.45 | 950 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 85-1000 | VIST V1 85-1000 | 85 | 25 | 27 | 6.45 | 1000 | 10 | 12 | 8.5 | 10.5 | 320 |
| VIS V1 100-200 | VIST V1 100-200 | 100 | 25 | 27 | 7.3 | 200 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-250 | VIST V1 100-250 | 100 | 25 | 27 | 7.3 | 250 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-300 | VIST V1 100-300 | 100 | 25 | 27 | 7.3 | 300 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-350 | VIST V1 100-350 | 100 | 25 | 27 | 7.3 | 350 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-400 | VIST V1 100-400 | 100 | 25 | 27 | 7.3 | 400 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-450 | VIST V1 100-450 | 100 | 25 | 27 | 7.3 | 450 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-500 | VIST V1 100-500 | 100 | 25 | 27 | 7.3 | 500 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-550 | VIST V1 100-550 | 100 | 25 | 27 | 7.3 | 550 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-600 | VIST V1 100-600 | 100 | 25 | 27 | 7.3 | 600 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-650 | VIST V1 100-650 | 100 | 25 | 27 | 7.3 | 650 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-700 | VIST V1 100-700 | 100 | 25 | 27 | 7.3 | 700 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-750 | VIST V1 100-750 | 100 | 25 | 27 | 7.3 | 750 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-800 | VIST V1 100-800 | 100 | 25 | 27 | 7.3 | 800 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-850 | VIST V1 100-850 | 100 | 25 | 27 | 7.3 | 850 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-900 | VIST V1 100-900 | 100 | 25 | 27 | 7.3 | 900 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-950 | VIST V1 100-950 | 100 | 25 | 27 | 7.3 | 950 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 100-1000 | VIST V1 100-1000 | 100 | 25 | 27 | 7.3 | 1000 | 10 | 12 | 10.5 | 10.5 | 350 |
| VIS V1 Rame Rosso | VIST V1 Rame Stagnato | Sezione mm² | W (mm) | D (mm) | S (mm) | L (mm) | P1 (mm) | P2 (mm) | Ø d1 (mm) | Ø d2 (mm) | Ampere (A) ΔT45°C |
|---|
| VIS V1 120-200 | VIST V1 120-200 | 120 | 30 | 32 | 7.2 | 200 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-250 | VIST V1 120-250 | 120 | 30 | 32 | 7.2 | 250 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-300 | VIST V1 120-300 | 120 | 30 | 32 | 7.2 | 300 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-350 | VIST V1 120-350 | 120 | 30 | 32 | 7.2 | 350 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-400 | VIST V1 120-400 | 120 | 30 | 32 | 7.2 | 400 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-450 | VIST V1 120-450 | 120 | 30 | 32 | 7.2 | 450 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-500 | VIST V1 120-500 | 120 | 30 | 32 | 7.2 | 500 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-550 | VIST V1 120-550 | 120 | 30 | 32 | 7.2 | 550 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-600 | VIST V1 120-600 | 120 | 30 | 32 | 7.2 | 600 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-650 | VIST V1 120-650 | 120 | 30 | 32 | 7.2 | 650 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-700 | VIST V1 120-700 | 120 | 30 | 32 | 7.2 | 700 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-750 | VIST V1 120-750 | 120 | 30 | 32 | 7.2 | 750 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-800 | VIST V1 120-800 | 120 | 30 | 32 | 7.2 | 800 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-850 | VIST V1 120-850 | 120 | 30 | 32 | 7.2 | 850 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-900 | VIST V1 120-900 | 120 | 30 | 32 | 7.2 | 900 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-950 | VIST V1 120-950 | 120 | 30 | 32 | 7.2 | 950 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 120-1000 | VIST V1 120-1000 | 120 | 30 | 32 | 7.2 | 1000 | 12 | 15 | 10.5 | 10.5 | 400 |
| VIS V1 150-200 | VIST V1 150-200 | 150 | 30 | 32 | 8.5 | 200 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-250 | VIST V1 150-250 | 150 | 30 | 32 | 8.5 | 250 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-300 | VIST V1 150-300 | 150 | 30 | 32 | 8.5 | 300 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-350 | VIST V1 150-350 | 150 | 30 | 32 | 8.5 | 350 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-400 | VIST V1 150-400 | 150 | 30 | 32 | 8.5 | 400 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-450 | VIST V1 150-450 | 150 | 30 | 32 | 8.5 | 450 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-500 | VIST V1 150-500 | 150 | 30 | 32 | 8.5 | 500 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-550 | VIST V1 150-550 | 150 | 30 | 32 | 8.5 | 550 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-600 | VIST V1 150-600 | 150 | 30 | 32 | 8.5 | 600 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-650 | VIST V1 150-650 | 150 | 30 | 32 | 8.5 | 650 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-700 | VIST V1 150-700 | 150 | 30 | 32 | 8.5 | 700 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-750 | VIST V1 150-750 | 150 | 30 | 32 | 8.5 | 750 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-800 | VIST V1 150-800 | 150 | 30 | 32 | 8.5 | 800 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-850 | VIST V1 150-850 | 150 | 30 | 32 | 8.5 | 850 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-900 | VIST V1 150-900 | 150 | 30 | 32 | 8.5 | 900 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-950 | VIST V1 150-950 | 150 | 30 | 32 | 8.5 | 950 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 150-1000 | VIST V1 150-1000 | 150 | 30 | 32 | 8.5 | 1000 | 12 | 15 | 10.5 | 10.5 | 450 |
| VIS V1 Rame Rosso | VIST V1 Rame Stagnato | Sezione mm² | W (mm) | D (mm) | S (mm) | L (mm) | P1 (mm) | P2 (mm) | Ø d1 (mm) | Ø d2 (mm) | Ampere (A) ΔT45°C |
|---|
| VIS V1 185-200 | VIST V1 185-200 | 185 | 32 | 35 | 9.4 | 200 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-250 | VIST V1 185-250 | 185 | 32 | 35 | 9.4 | 250 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-300 | VIST V1 185-300 | 185 | 32 | 35 | 9.4 | 300 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-350 | VIST V1 185-350 | 185 | 32 | 35 | 9.4 | 350 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-400 | VIST V1 185-400 | 185 | 32 | 35 | 9.4 | 400 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-450 | VIST V1 185-450 | 185 | 32 | 35 | 9.4 | 450 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-500 | VIST V1 185-500 | 185 | 32 | 35 | 9.4 | 500 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-550 | VIST V1 185-550 | 185 | 32 | 35 | 9.4 | 550 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-600 | VIST V1 185-600 | 185 | 32 | 35 | 9.4 | 600 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-650 | VIST V1 185-650 | 185 | 32 | 35 | 9.4 | 650 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-700 | VIST V1 185-700 | 185 | 32 | 35 | 9.4 | 700 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-750 | VIST V1 185-750 | 185 | 32 | 35 | 9.4 | 750 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-800 | VIST V1 185-800 | 185 | 32 | 35 | 9.4 | 800 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-850 | VIST V1 185-850 | 185 | 32 | 35 | 9.4 | 850 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-900 | VIST V1 185-900 | 185 | 32 | 35 | 9.4 | 900 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-950 | VIST V1 185-950 | 185 | 32 | 35 | 9.4 | 950 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 185-1000 | VIST V1 185-1000 | 185 | 32 | 35 | 9.4 | 1000 | 15 | 15 | 10.5 | 12.5 | 500 |
| VIS V1 200-200 | VIST V1 200-200 | 200 | 32 | 35 | 10 | 200 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-250 | VIST V1 200-250 | 200 | 32 | 35 | 10 | 250 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-300 | VIST V1 200-300 | 200 | 32 | 35 | 10 | 300 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-350 | VIST V1 200-350 | 200 | 32 | 35 | 10 | 350 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-400 | VIST V1 200-400 | 200 | 32 | 35 | 10 | 400 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-450 | VIST V1 200-450 | 200 | 32 | 35 | 10 | 450 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-500 | VIST V1 200-500 | 200 | 32 | 35 | 10 | 500 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-550 | VIST V1 200-550 | 200 | 32 | 35 | 10 | 550 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-600 | VIST V1 200-600 | 200 | 32 | 35 | 10 | 600 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-650 | VIST V1 200-650 | 200 | 32 | 35 | 10 | 650 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-700 | VIST V1 200-700 | 200 | 32 | 35 | 10 | 700 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-750 | VIST V1 200-750 | 200 | 32 | 35 | 10 | 750 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-800 | VIST V1 200-800 | 200 | 32 | 35 | 10 | 800 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-850 | VIST V1 200-850 | 200 | 32 | 35 | 10 | 850 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-900 | VIST V1 200-900 | 200 | 32 | 35 | 10 | 900 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-950 | VIST V1 200-950 | 200 | 32 | 35 | 10 | 950 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 200-1000 | VIST V1 200-1000 | 200 | 32 | 35 | 10 | 1000 | 15 | 15 | 10.5 | 12.5 | 540 |
| VIS V1 Rame Rosso | VIST V1 Rame Stagnato | Sezione mm² | W (mm) | D (mm) | S (mm) | L (mm) | P1 (mm) | P2 (mm) | Ø d1 (mm) | Ø d2 (mm) | Ampere (A) ΔT45°C |
|---|
| VIS V1 240-200 | VIST V1 240-200 | 240 | 32 | 35 | 11.6 | 200 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-250 | VIST V1 240-250 | 240 | 32 | 35 | 11.6 | 250 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-300 | VIST V1 240-300 | 240 | 32 | 35 | 11.6 | 300 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-350 | VIST V1 240-350 | 240 | 32 | 35 | 11.6 | 350 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-400 | VIST V1 240-400 | 240 | 32 | 35 | 11.6 | 400 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-450 | VIST V1 240-450 | 240 | 32 | 35 | 11.6 | 450 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-500 | VIST V1 240-500 | 240 | 32 | 35 | 11.6 | 500 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-550 | VIST V1 240-550 | 240 | 32 | 35 | 11.6 | 550 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-600 | VIST V1 240-600 | 240 | 32 | 35 | 11.6 | 600 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-650 | VIST V1 240-650 | 240 | 32 | 35 | 11.6 | 650 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-700 | VIST V1 240-700 | 240 | 32 | 35 | 11.6 | 700 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-750 | VIST V1 240-750 | 240 | 32 | 35 | 11.6 | 750 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-800 | VIST V1 240-800 | 240 | 32 | 35 | 11.6 | 800 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-850 | VIST V1 240-850 | 240 | 32 | 35 | 11.6 | 850 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-900 | VIST V1 240-900 | 240 | 32 | 35 | 11.6 | 900 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-950 | VIST V1 240-950 | 240 | 32 | 35 | 11.6 | 950 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 240-1000 | VIST V1 240-1000 | 240 | 32 | 35 | 11.6 | 1000 | 15 | 15 | 10.5 | 12.5 | 630 |
| VIS V1 300-200 | VIST V1 300-200 | 300 | 40 | 40 | 11.5 | 200 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-250 | VIST V1 300-250 | 300 | 40 | 40 | 11.5 | 250 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-300 | VIST V1 300-300 | 300 | 40 | 40 | 11.5 | 300 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-350 | VIST V1 300-350 | 300 | 40 | 40 | 11.5 | 350 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-400 | VIST V1 300-400 | 300 | 40 | 40 | 11.5 | 400 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-450 | VIST V1 300-450 | 300 | 40 | 40 | 11.5 | 450 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-500 | VIST V1 300-500 | 300 | 40 | 40 | 11.5 | 500 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-550 | VIST V1 300-550 | 300 | 40 | 40 | 11.5 | 550 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-600 | VIST V1 300-600 | 300 | 40 | 40 | 11.5 | 600 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-650 | VIST V1 300-650 | 300 | 40 | 40 | 11.5 | 650 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-700 | VIST V1 300-700 | 300 | 40 | 40 | 11.5 | 700 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-750 | VIST V1 300-750 | 300 | 40 | 40 | 11.5 | 750 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-800 | VIST V1 300-800 | 300 | 40 | 40 | 11.5 | 800 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-850 | VIST V1 300-850 | 300 | 40 | 40 | 11.5 | 850 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-900 | VIST V1 300-900 | 300 | 40 | 40 | 11.5 | 900 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-950 | VIST V1 300-950 | 300 | 40 | 40 | 11.5 | 950 | 20 | 20 | 12.5 | 12.5 | 700 |
| VIS V1 300-1000 | VIST V1 300-1000 | 300 | 40 | 40 | 11.5 | 1000 | 20 | 20 | 12.5 | 12.5 | 700 |
Lunghezze , larghezze e forature diverse da catalogo allestibili su richiesta .
Le intesità di corrente riportate nelle tabelle sono indicative , in quanto dipendono delle condizioni di installazione e di esercizio .
In nessun caso la responsabilità è imputabile al costruttore .
