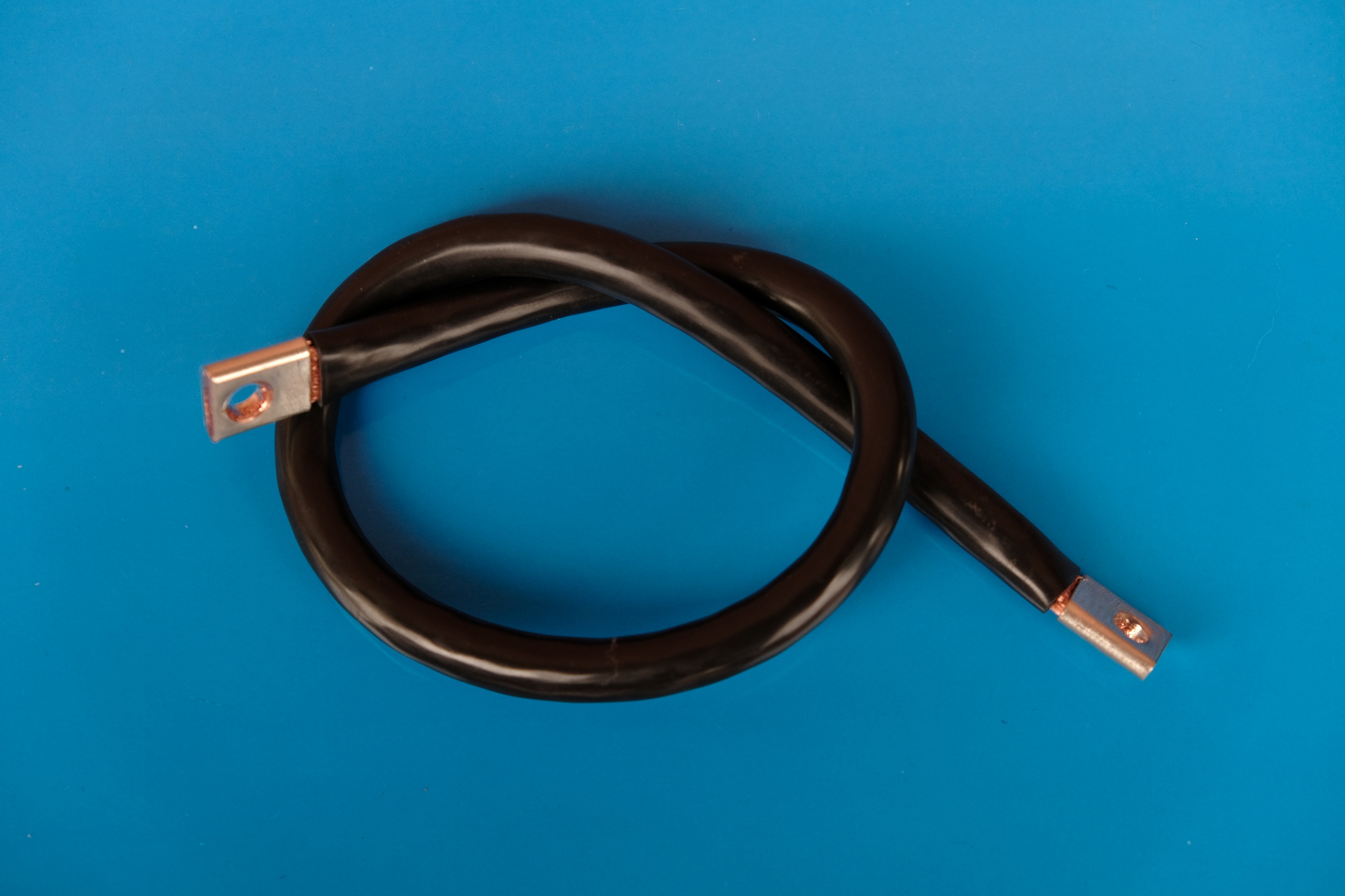

Serie VISR V1 - VISRT V1

Connessioni flessibili in corda tonda di rame. Filo elementare Cu-ETP UNI EN 1977-2013 Ø 0,20 mm. Su richiesta Ø 0,10 - 0,15 - 0,25 mm. Terminali in tubo Cu-DHP UNI EN 12449 stagnato. Su richiesta terminali argentati, nichelati, rossi. Dati tecnici e caratteristiche del prodotto Isolamento Siliconico VIS UL94 V1 Densità: 1.31 gr/c³ ISO 48-4 Carico di rottura: 7,5 Mpa-N/mm² ISO 37 - 2 Allungamento alla rottura: 300% UL224 table 26 ISO 37-2 Resistenza alla rottura: 3,45 N/mm² UL224 table 26 Allungamento alla trazione: 147,12% UL224 table 26 Lacerazione: 18 N/mm ISO 34-1 C Temperatura minima di esercizio: -50°C Colore: Nero RAL 9005 Autoestinguente: UL 94 V1 Rigidità Dielettrica: 20KV/mm Tensione di Esercizio: 1000V Prova Spark: 15000 Kv UL 758 PAR 48.1.1 Res. Isolamento a 15°C: 70G0hm*m UL 2556 TAB.6.4.4.1.1

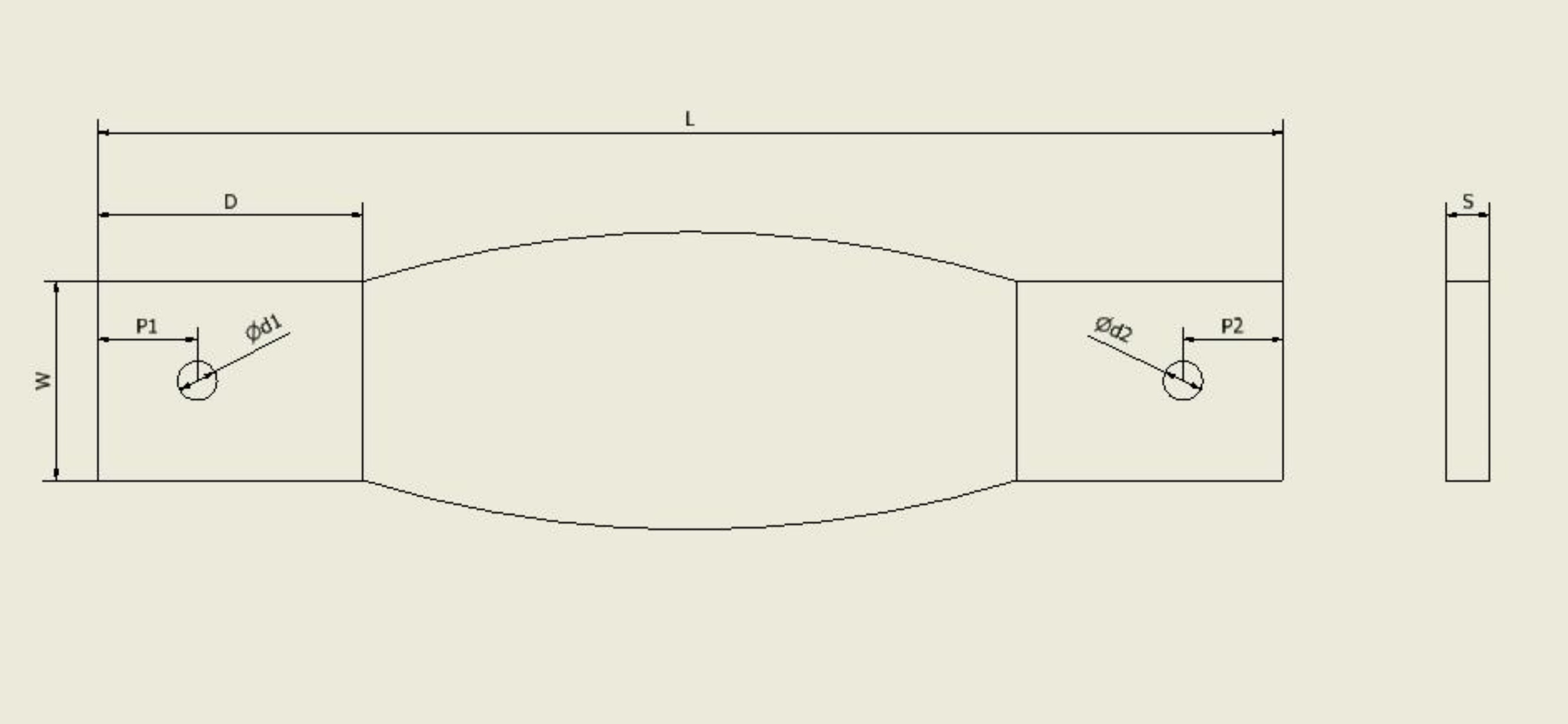

VISR V1 Rame Rosso	VISRT V1 Rame Stagnato	Sezione mm²	W (mm)	D (mm)	S (mm)	L (mm)	P1 (mm)	P2 (mm)	Ø d1 (mm)	Ø d2 (mm)	Ampere (A) ΔT45°C
VISR V1 25-200	VISRT V1 25-200	25	15	18	4.3	200	8	8	6.5	6.5	125
VISR V1 25-250	VISRT V1 25-250	25	15	18	4.3	250	8	8	6.5	6.5	125
VISR V1 25-300	VISRT V1 25-300	25	15	18	4.3	300	8	8	6.5	6.5	125
VISR V1 25-350	VISRT V1 25-350	25	15	18	4.3	350	8	8	6.5	6.5	125
VISR V1 25-400	VISRT V1 25-400	25	15	18	4.3	400	8	8	6.5	6.5	125
VISR V1 25-450	VISRT V1 25-450	25	15	18	4.3	450	8	8	6.5	6.5	125
VISR V1 25-500	VISRT V1 25-500	25	15	18	4.3	500	8	8	6.5	6.5	125
VISR V1 25-550	VISRT V1 25-550	25	15	18	4.3	550	8	8	6.5	6.5	125
VISR V1 25-600	VISRT V1 25-600	25	15	18	4.3	600	8	8	6.5	6.5	125
VISR V1 25-650	VISRT V1 25-650	25	15	18	4.3	650	8	8	6.5	6.5	125
VISR V1 25-700	VISRT V1 25-700	25	15	18	4.3	700	8	8	6.5	6.5	125
VISR V1 25-750	VISRT V1 25-750	25	15	18	4.3	750	8	8	6.5	6.5	125
VISR V1 25-800	VISRT V1 25-800	25	15	18	4.3	800	8	8	6.5	6.5	125
VISR V1 25-850	VISRT V1 25-850	25	15	18	4.3	850	8	8	6.5	6.5	125
VISR V1 25-900	VISRT V1 25-900	25	15	18	4.3	900	8	8	6.5	6.5	125
VISR V1 25-950	VISRT V1 25-950	25	15	18	4.3	950	8	8	6.5	6.5	125
VISR V1 25-1000	VISRT V1 25-1000	25	15	18	4.3	1000	8	8	6.5	6.5	125
VISR V1 35-200	VISRT V1 35-200	35	20	23	4.3	200	10	10	8.5	8.5	160
VISR V1 35-250	VISRT V1 35-250	35	20	23	4.3	250	10	10	8.5	8.5	160
VISR V1 35-300	VISRT V1 35-300	35	20	23	4.3	300	10	10	8.5	8.5	160
VISR V1 35-350	VISRT V1 35-350	35	20	23	4.3	350	10	10	8.5	8.5	160
VISR V1 35-400	VISRT V1 35-400	35	20	23	4.3	400	10	10	8.5	8.5	160
VISR V1 35-450	VISRT V1 35-450	35	20	23	4.3	450	10	10	8.5	8.5	160
VISR V1 35-500	VISRT V1 35-500	35	20	23	4.3	500	10	10	8.5	8.5	160
VISR V1 35-550	VISRT V1 35-550	35	20	23	4.3	550	10	10	8.5	8.5	160
VISR V1 35-600	VISRT V1 35-600	35	20	23	4.3	600	10	10	8.5	8.5	160
VISR V1 35-650	VISRT V1 35-650	35	20	23	4.3	650	10	10	8.5	8.5	160
VISR V1 35-700	VISRT V1 35-700	35	20	23	4.3	700	10	10	8.5	8.5	160
VISR V1 35-750	VISRT V1 35-750	35	20	23	4.3	750	10	10	8.5	8.5	160
VISR V1 35-800	VISRT V1 35-800	35	20	23	4.3	800	10	10	8.5	8.5	160
VISR V1 35-850	VISRT V1 35-850	35	20	23	4.3	850	10	10	8.5	8.5	160
VISR V1 35-900	VISRT V1 35-900	35	20	23	4.3	900	10	10	8.5	8.5	160
VISR V1 35-950	VISRT V1 35-950	35	20	23	4.3	950	10	10	8.5	8.5	160
VISR V1 35-1000	VISRT V1 35-1000	35	20	23	4.3	1000	10	10	8.5	8.5	160

VISR V1 Rame Rosso	VISRT V1 Rame Stagnato	Sezione mm²	W (mm)	D (mm)	S (mm)	L (mm)	P1 (mm)	P2 (mm)	Ø d1 (mm)	Ø d2 (mm)	Ampere (A) ΔT45°C
VISR V1 50-200	VISRT V1 50-200	50	20	23	5.3	200	10	10	8.5	8.5	200
VISR V1 50-250	VISRT V1 50-250	50	20	23	5.3	250	10	10	8.5	8.5	200
VISR V1 50-300	VISRT V1 50-300	50	20	23	5.3	300	10	10	8.5	8.5	200
VISR V1 50-350	VISRT V1 50-350	50	20	23	5.3	350	10	10	8.5	8.5	200
VISR V1 50-400	VISRT V1 50-400	50	20	23	5.3	400	10	10	8.5	8.5	200
VISR V1 50-450	VISRT V1 50-450	50	20	23	5.3	450	10	10	8.5	8.5	200
VISR V1 50-500	VISRT V1 50-500	50	20	23	5.3	500	10	10	8.5	8.5	200
VISR V1 50-550	VISRT V1 50-550	50	20	23	5.3	550	10	10	8.5	8.5	200
VISR V1 50-600	VISRT V1 50-600	50	20	23	5.3	600	10	10	8.5	8.5	200
VISR V1 50-650	VISRT V1 50-650	50	20	23	5.3	650	10	10	8.5	8.5	200
VISR V1 50-700	VISRT V1 50-700	50	20	23	5.3	700	10	10	8.5	8.5	200
VISR V1 50-750	VISRT V1 50-750	50	20	23	5.3	750	10	10	8.5	8.5	200
VISR V1 50-800	VISRT V1 50-800	50	20	23	5.3	800	10	10	8.5	8.5	200
VISR V1 50-850	VISRT V1 50-850	50	20	23	5.3	850	10	10	8.5	8.5	200
VISR V1 50-900	VISRT V1 50-900	50	20	23	5.3	900	10	10	8.5	8.5	200
VISR V1 50-950	VISRT V1 50-950	50	20	23	5.3	950	10	10	8.5	8.5	200
VISR V1 50-1000	VISRT V1 50-1000	50	20	23	5.3	1000	10	10	8.5	8.5	200
VISR V1 70-200	VISRT V1 70-200	70	25	28	5.6	200	12	12	8.5	8.5	250
VISR V1 70-250	VISRT V1 70-250	70	25	28	5.6	250	12	12	8.5	8.5	250
VISR V1 70-300	VISRT V1 70-300	70	25	28	5.6	300	12	12	8.5	8.5	250
VISR V1 70-350	VISRT V1 70-350	70	25	28	5.6	350	12	12	8.5	8.5	250
VISR V1 70-400	VISRT V1 70-400	70	25	28	5.6	400	12	12	8.5	8.5	250
VISR V1 70-450	VISRT V1 70-450	70	25	28	5.6	450	12	12	8.5	8.5	250
VISR V1 70-500	VISRT V1 70-500	70	25	28	5.6	500	12	12	8.5	8.5	250
VISR V1 70-550	VISRT V1 70-550	70	25	28	5.6	550	12	12	8.5	8.5	250
VISR V1 70-600	VISRT V1 70-600	70	25	28	5.6	600	12	12	8.5	8.5	250
VISR V1 70-650	VISRT V1 70-650	70	25	28	5.6	650	12	12	8.5	8.5	250
VISR V1 70-700	VISRT V1 70-700	70	25	28	5.6	700	12	12	8.5	8.5	250
VISR V1 70-750	VISRT V1 70-750	70	25	28	5.6	750	12	12	8.5	8.5	250
VISR V1 70-800	VISRT V1 70-800	70	25	28	5.6	800	12	12	8.5	8.5	250
VISR V1 70-850	VISRT V1 70-850	70	25	28	5.6	850	12	12	8.5	8.5	250
VISR V1 70-900	VISRT V1 70-900	70	25	28	5.6	900	12	12	8.5	8.5	250
VISR V1 70-950	VISRT V1 70-950	70	25	28	5.6	950	12	12	8.5	8.5	250
VISR V1 70-1000	VISRT V1 70-1000	70	25	28	5.6	1000	12	12	8.5	8.5	250

VISR V1 Rame Rosso	VISRT V1 Rame Stagnato	Sezione mm²	W (mm)	D (mm)	S (mm)	L (mm)	P1 (mm)	P2 (mm)	Ø d1 (mm)	Ø d2 (mm)	Ampere (A) ΔT45°C
VISR V1 100-200	VISRT V1 100-200	100	25	28	7.2	200	12	12	10.5	10.5	300
VISR V1 100-250	VISRT V1 100-250	100	25	28	7.2	250	12	12	10.5	10.5	300
VISR V1 100-300	VISRT V1 100-300	100	25	28	7.2	300	12	12	10.5	10.5	300
VISR V1 100-350	VISRT V1 100-350	100	25	28	7.2	350	12	12	10.5	10.5	300
VISR V1 100-400	VISRT V1 100-400	100	25	28	7.2	400	12	12	10.5	10.5	300
VISR V1 100-450	VISRT V1 100-450	100	25	28	7.2	450	12	12	10.5	10.5	300
VISR V1 100-500	VISRT V1 100-500	100	25	28	7.2	500	12	12	10.5	10.5	300
VISR V1 100-550	VISRT V1 100-550	100	25	28	7.2	550	12	12	10.5	10.5	300
VISR V1 100-600	VISRT V1 100-600	100	25	28	7.2	600	12	12	10.5	10.5	300
VISR V1 100-650	VISRT V1 100-650	100	25	28	7.2	650	12	12	10.5	10.5	300
VISR V1 100-700	VISRT V1 100-700	100	25	28	7.2	700	12	12	10.5	10.5	300
VISR V1 100-750	VISRT V1 100-750	100	25	28	7.2	750	12	12	10.5	10.5	300
VISR V1 100-800	VISRT V1 100-800	100	25	28	7.2	800	12	12	10.5	10.5	300
VISR V1 100-850	VISRT V1 100-850	100	25	28	7.2	850	12	12	10.5	10.5	300
VISR V1 100-900	VISRT V1 100-900	100	25	28	7.2	900	12	12	10.5	10.5	300
VISR V1 100-950	VISRT V1 100-950	100	25	28	7.2	950	12	12	10.5	10.5	300
VISR V1 100-1000	VISRT V1 100-1000	100	25	28	7.2	1000	12	12	10.5	10.5	300
VISR V1 120-200	VISRT V1 120-200	120	27	30	7.75	200	15	15	10.5	10.5	350
VISR V1 120-250	VISRT V1 120-250	120	27	30	7.75	250	15	15	10.5	10.5	350
VISR V1 120-300	VISRT V1 120-300	120	27	30	7.75	300	15	15	10.5	10.5	350
VISR V1 120-350	VISRT V1 120-350	120	27	30	7.75	350	15	15	10.5	10.5	350
VISR V1 120-400	VISRT V1 120-400	120	27	30	7.75	400	15	15	10.5	10.5	350
VISR V1 120-450	VISRT V1 120-450	120	27	30	7.75	450	15	15	10.5	10.5	350
VISR V1 120-500	VISRT V1 120-500	120	27	30	7.75	500	15	15	10.5	10.5	350
VISR V1 120-550	VISRT V1 120-550	120	27	30	7.75	550	15	15	10.5	10.5	350
VISR V1 120-600	VISRT V1 120-600	120	27	30	7.75	600	15	15	10.5	10.5	350
VISR V1 120-650	VISRT V1 120-650	120	27	30	7.75	650	15	15	10.5	10.5	350
VISR V1 120-700	VISRT V1 120-700	120	27	30	7.75	700	15	15	10.5	10.5	350
VISR V1 120-750	VISRT V1 120-750	120	27	30	7.75	750	15	15	10.5	10.5	350
VISR V1 120-800	VISRT V1 120-800	120	27	30	7.75	800	15	15	10.5	10.5	350
VISR V1 120-850	VISRT V1 120-850	120	27	30	7.75	850	15	15	10.5	10.5	350
VISR V1 120-900	VISRT V1 120-900	120	27	30	7.75	900	15	15	10.5	10.5	350
VISR V1 120-950	VISRT V1 120-950	120	27	30	7.75	950	15	15	10.5	10.5	350
VISR V1 120-1000	VISRT V1 120-1000	120	27	30	7.75	1000	15	15	10.5	10.5	350

VISR V1 Rame Rosso	VISRT V1 Rame Stagnato	Sezione mm²	W (mm)	D (mm)	S (mm)	L (mm)	P1 (mm)	P2 (mm)	Ø d1 (mm)	Ø d2 (mm)	Ampere (A) ΔT45°C
VISR V1 150-200	VISRT V1 150-200	150	30	33	8.5	200	15	15	10.5	10.5	400
VISR V1 150-250	VISRT V1 150-250	150	30	33	8.5	250	15	15	10.5	10.5	400
VISR V1 150-300	VISRT V1 150-300	150	30	33	8.5	300	15	15	10.5	10.5	400
VISR V1 150-350	VISRT V1 150-350	150	30	33	8.5	350	15	15	10.5	10.5	400
VISR V1 150-400	VISRT V1 150-400	150	30	33	8.5	400	15	15	10.5	10.5	400
VISR V1 150-450	VISRT V1 150-450	150	30	33	8.5	450	15	15	10.5	10.5	400
VISR V1 150-500	VISRT V1 150-500	150	30	33	8.5	500	15	15	10.5	10.5	400
VISR V1 150-550	VISRT V1 150-550	150	30	33	8.5	550	15	15	10.5	10.5	400
VISR V1 150-600	VISRT V1 150-600	150	30	33	8.5	600	15	15	10.5	10.5	400
VISR V1 150-650	VISRT V1 150-650	150	30	33	8.5	650	15	15	10.5	10.5	400
VISR V1 150-700	VISRT V1 150-700	150	30	33	8.5	700	15	15	10.5	10.5	400
VISR V1 150-750	VISRT V1 150-750	150	30	33	8.5	750	15	15	10.5	10.5	400
VISR V1 150-800	VISRT V1 150-800	150	30	33	8.5	800	15	15	10.5	10.5	400
VISR V1 150-850	VISRT V1 150-850	150	30	33	8.5	850	15	15	10.5	10.5	400
VISR V1 150-900	VISRT V1 150-900	150	30	33	8.5	900	15	15	10.5	10.5	400
VISR V1 150-950	VISRT V1 150-950	150	30	33	8.5	950	15	15	10.5	10.5	400
VISR V1 150-1000	VISRT V1 150-1000	150	30	33	8.5	1000	15	15	10.5	10.5	400
VISR V1 185-200	VISRT V1 185-200	185	32	35	9.4	200	15	15	10.5	12.5	450
VISR V1 185-250	VISRT V1 185-250	185	32	35	9.4	250	15	15	10.5	12.5	450
VISR V1 185-300	VISRT V1 185-300	185	32	35	9.4	300	15	15	10.5	12.5	450
VISR V1 185-350	VISRT V1 185-350	185	32	35	9.4	350	15	15	10.5	12.5	450
VISR V1 185-400	VISRT V1 185-400	185	32	35	9.4	400	15	15	10.5	12.5	450
VISR V1 185-450	VISRT V1 185-450	185	32	35	9.4	450	15	15	10.5	12.5	450
VISR V1 185-500	VISRT V1 185-500	185	32	35	9.4	500	15	15	10.5	12.5	450
VISR V1 185-550	VISRT V1 185-550	185	32	35	9.4	550	15	15	10.5	12.5	450
VISR V1 185-600	VISRT V1 185-600	185	32	35	9.4	600	15	15	10.5	12.5	450
VISR V1 185-650	VISRT V1 185-650	185	32	35	9.4	650	15	15	10.5	12.5	450
VISR V1 185-700	VISRT V1 185-700	185	32	35	9.4	700	15	15	10.5	12.5	450
VISR V1 185-750	VISRT V1 185-750	185	32	35	9.4	750	15	15	10.5	12.5	450
VISR V1 185-800	VISRT V1 185-800	185	32	35	9.4	800	15	15	10.5	12.5	450
VISR V1 185-850	VISRT V1 185-850	185	32	35	9.4	850	15	15	10.5	12.5	450
VISR V1 185-900	VISRT V1 185-900	185	32	35	9.4	900	15	15	10.5	12.5	450
VISR V1 185-950	VISRT V1 185-950	185	32	35	9.4	950	15	15	10.5	12.5	450
VISR V1 185-1000	VISRT V1 185-1000	185	32	35	9.4	1000	15	15	10.5	12.5	450

VISR V1 Rame Rosso	VISRT V1 Rame Stagnato	Sezione mm²	W (mm)	D (mm)	S (mm)	L (mm)	P1 (mm)	P2 (mm)	Ø d1 (mm)	Ø d2 (mm)	Ampere (A) ΔT45°C
VISR V1 200-200	VISRT V1 200-200	200	32	35	10	200	15	15	10.5	12.5	500
VISR V1 200-250	VISRT V1 200-250	200	32	35	10	250	15	15	10.5	12.5	500
VISR V1 200-300	VISRT V1 200-300	200	32	35	10	300	15	15	10.5	12.5	500
VISR V1 200-350	VISRT V1 200-350	200	32	35	10	350	15	15	10.5	12.5	500
VISR V1 200-400	VISRT V1 200-400	200	32	35	10	400	15	15	10.5	12.5	500
VISR V1 200-450	VISRT V1 200-450	200	32	35	10	450	15	15	10.5	12.5	500
VISR V1 200-500	VISRT V1 200-500	200	32	35	10	500	15	15	10.5	12.5	500
VISR V1 200-550	VISRT V1 200-550	200	32	35	10	550	15	15	10.5	12.5	500
VISR V1 200-600	VISRT V1 200-600	200	32	35	10	600	15	15	10.5	12.5	500
VISR V1 200-650	VISRT V1 200-650	200	32	35	10	650	15	15	10.5	12.5	500
VISR V1 200-700	VISRT V1 200-700	200	32	35	10	700	15	15	10.5	12.5	500
VISR V1 200-750	VISRT V1 200-750	200	32	35	10	750	15	15	10.5	12.5	500
VISR V1 200-800	VISRT V1 200-800	200	32	35	10	800	15	15	10.5	12.5	500
VISR V1 200-850	VISRT V1 200-850	200	32	35	10	850	15	15	10.5	12.5	500
VISR V1 200-900	VISRT V1 200-900	200	32	35	10	900	15	15	10.5	12.5	500
VISR V1 200-950	VISRT V1 200-950	200	32	35	10	950	15	15	10.5	12.5	500
VISR V1 200-1000	VISRT V1 200-1000	200	32	35	10	1000	15	15	10.5	12.5	500
VISR V1 240-200	VISRT V1 240-200	240	32	35	11.6	200	15	15	10.5	12.5	630
VISR V1 240-250	VISRT V1 240-250	240	32	35	11.6	250	15	15	10.5	12.5	630
VISR V1 240-300	VISRT V1 240-300	240	32	35	11.6	300	15	15	10.5	12.5	630
VISR V1 240-350	VISRT V1 240-350	240	32	35	11.6	350	15	15	10.5	12.5	630
VISR V1 240-400	VISRT V1 240-400	240	32	35	11.6	400	15	15	10.5	12.5	630
VISR V1 240-450	VISRT V1 240-450	240	32	35	11.6	450	15	15	10.5	12.5	630
VISR V1 240-500	VISRT V1 240-500	240	32	35	11.6	500	15	15	10.5	12.5	630
VISR V1 240-550	VISRT V1 240-550	240	32	35	11.6	550	15	15	10.5	12.5	630
VISR V1 240-600	VISRT V1 240-600	240	32	35	11.6	600	15	15	10.5	12.5	630
VISR V1 240-650	VISRT V1 240-650	240	32	35	11.6	650	15	15	10.5	12.5	630
VISR V1 240-700	VISRT V1 240-700	240	32	35	11.6	700	15	15	10.5	12.5	630
VISR V1 240-750	VISRT V1 240-750	240	32	35	11.6	750	15	15	10.5	12.5	630
VISR V1 240-800	VISRT V1 240-800	240	32	35	11.6	800	15	15	10.5	12.5	630
VISR V1 240-850	VISRT V1 240-850	240	32	35	11.6	850	15	15	10.5	12.5	630
VISR V1 240-900	VISRT V1 240-900	240	32	35	11.6	900	15	15	10.5	12.5	630
VISR V1 240-950	VISRT V1 240-950	240	32	35	11.6	950	15	15	10.5	12.5	630
VISR V1 240-1000	VISRT V1 240-1000	240	32	35	11.6	1000	15	15	10.5	12.5	630

VISR V1 Rame Rosso	VISRT V1 Rame Stagnato	Sezione mm²	W (mm)	D (mm)	S (mm)	L (mm)	P1 (mm)	P2 (mm)	Ø d1 (mm)	Ø d2 (mm)	Ampere (A) ΔT45°C
VISR V1 300-200	VISRT V1 300-200	300	43	40	11.5	200	20	20	12.5	12.5	700
VISR V1 300-250	VISRT V1 300-250	300	43	40	11.5	250	20	20	12.5	12.5	700
VISR V1 300-300	VISRT V1 300-300	300	43	40	11.5	300	20	20	12.5	12.5	700
VISR V1 300-350	VISRT V1 300-350	300	43	40	11.5	350	20	20	12.5	12.5	700
VISR V1 300-400	VISRT V1 300-400	300	43	40	11.5	400	20	20	12.5	12.5	700
VISR V1 300-450	VISRT V1 300-450	300	43	40	11.5	450	20	20	12.5	12.5	700
VISR V1 300-500	VISRT V1 300-500	300	43	40	11.5	500	20	20	12.5	12.5	700
VISR V1 300-550	VISRT V1 300-550	300	43	40	11.5	550	20	20	12.5	12.5	700
VISR V1 300-600	VISRT V1 300-600	300	43	40	11.5	600	20	20	12.5	12.5	700
VISR V1 300-650	VISRT V1 300-650	300	43	40	11.5	650	20	20	12.5	12.5	700
VISR V1 300-700	VISRT V1 300-700	300	43	40	11.5	700	20	20	12.5	12.5	700
VISR V1 300-750	VISRT V1 300-750	300	43	40	11.5	750	20	20	12.5	12.5	700
VISR V1 300-800	VISRT V1 300-800	300	43	40	11.5	800	20	20	12.5	12.5	700
VISR V1 300-850	VISRT V1 300-850	300	43	40	11.5	850	20	20	12.5	12.5	700
VISR V1 300-900	VISRT V1 300-900	300	43	40	11.5	900	20	20	12.5	12.5	700
VISR V1 300-950	VISRT V1 300-950	300	43	40	11.5	950	20	20	12.5	12.5	700
VISR V1 300-1000	VISRT V1 300-1000	300	43	40	11.5	1000	20	20	12.5	12.5	700

Lunghezze , larghezze e forature diverse da catalogo allestibili su richiesta .

Le intesità di corrente riportate nelle tabelle sono indicative , in quanto dipendono delle condizioni di installazione e di esercizio . In nessun caso la responsabilità è imputabile al costruttore .

Serie VISR V1 - VISRT V1

Caricamento in corso...
